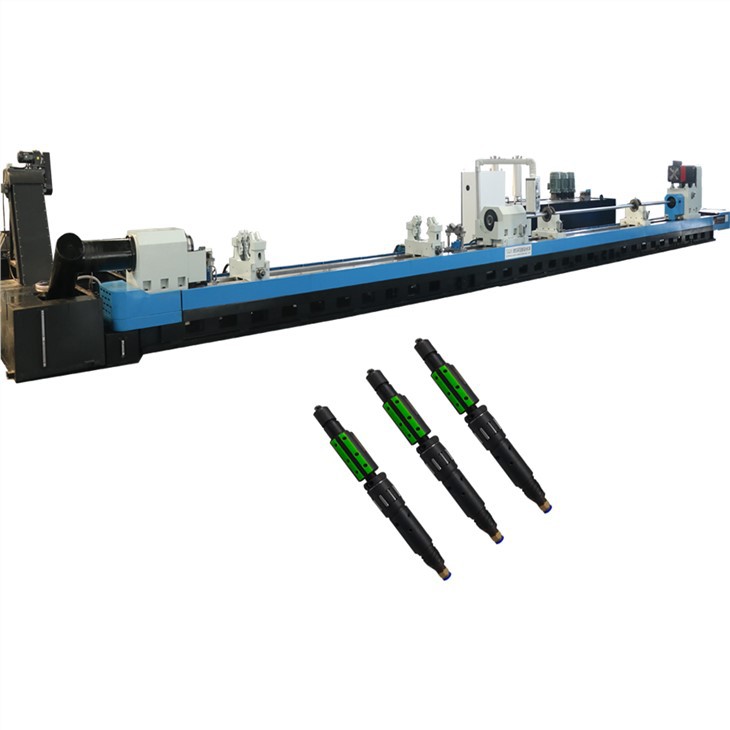

Sügava auguga SRB masin spetsiaalselt külmtõmmatud torude jaoks
TGG200x6m Sügava auguga rull- ja poleerimismasin sobib täppistorude (nt hüdrosilindrid, õhusilindrid jne) puurimiseks, lõikamiseks ja poleerimiseks. Töötlemise täpsus võib olla kuni IT8 ~ IT10, pinna karedus pärast poleerimist võib ulatuda Ra0,2 ~ Ra0,4 μm.
Kirjeldus
See masin kasutab töödeldava detaili fikseeritud lõikeriista pöörleva söötmise töötlemismeetodit.
Paigaldusalus asetab erineva pikkusega toorikud servomootori, reduktorkasti ning hammaslati ja hammasratta kaudu. Peavarras pingutage töödeldavat detaili hüdrosilindri lükkamise all. Masinad on varustatud SIEMENSi CNC-süsteemiga, puurvarraste kast kasutab MK-brändi 50kw vahelduvvoolu servo-spindli mootorit, pöörlemiskiiruse vahemikku 10-1200r/min (kaks käiku), astmeteta kiirust Eash-käigus. Spindli laagrid on NSK kaubamärgiga suure pöörde täpsusega. Söötmiskast kasutab SIEMENSi astmeta servomootorit, söötmisel on ülitäpne hammaslatt ja hammasratas, et saavutada spindli kasti kõrge täpsus ja stabiilne söötmine. Masina voodil on kahekordne ristkülikukujuline juhtsiin, mis tagab masina kogu jäikuse, suure liikumise täpsuse ja hea kulumiskindluse. See võtab kasutusele Taiwani hüdraulikakomponendid, jõudlus on stabiilne ja usaldusväärne. Masinal on automaatne laastude eemaldamise seade, lekkekindel jõudlus on hea; Jahutusvedelik kasutab kolmeastmelist filtrit, filtreerimise täpsus on 50 μ.
See masin kasutab libisemis-poleerimise töötlemismeetodit, kuna toorik on fikseeritud, see peab kasutama ujuvat tüüpi libisemis-poleerimistööriista või lükkama puurimis-tõmbe lihvimistööriista, toorikud on külmtõmbetorud või töötlemata puuriga torud.
TGG200x6m Sügava auguga rull- ja poleerimismasin sobib täppistorude, näiteks hüdrosilindrite, õhusilindrite jms puurimiseks, lõikamiseks ja poleerimiseks. Töötlemise täpsus võib olla kuni IT8~IT10, pinna karedus pärast poleerimist võib ulatuda Ra0.2~Ra0,4 μm .
Asja nimi | Parameetrid | Märge |
Töötlemise läbimõõdu vahemik | 80-200mm | |
Max töötlemise sügavus | 500-6000mm | |
Spindli pöörlemiskiiruse vahemik | 10-1200r/min | |
Spindli mootori võimsus | 55 kW | AC servo spindli mootor |
Toitekiiruse vahemik | 50-1500mm/min | |
Kiire liikumiskiirus | 2000mm/min | |
Mootori jõu toiteallikas | 7,5 kW | |
Jahutusvoolu kiirus | 600L/min | |
Jahutusrõhk | 2,5 MP | |
Jahutusmootori võimsus | 15 kW | |
Jahutusõli paagi maht | 6000L | |
Hüdraulikasüsteemi rõhk | 6,3 MP | |
Hüdraulilise mootori võimsus | 1,5 kW | |
Automaatne laastukonveieri võimsus | 0,75 kW | |
Mõõtmed | 18000×2980×1500 mm | |
Masina kaal | 28T | |
Masina konfiguratsioon | ||
Masina voodi | 16500×700×850 mm | Kõrge täpsusega kahekordne lame juhtsiin |
Juhtsiin | 150×50mm, laius 650mm | Laiendatud ja paksendatud raskerööp |
Igav baarikast | 1 tk | |
Igav baarikasti etteanne | 1 komplekt（M=5 Täppisrest） | |
Igav lati tugitugi | 2tk | |
Õli survepea | 1 tk | |
Õlisurvepea abitugi | 1 tk | |
Õlisurve pea liigutus | 1 komplekt（Hüdrauliline mootoriajam） | |
Keskne puhkus | 2 komplekti | Kombineeritud laager toetab töödeldavat detaili läbi südamiku, see on liigutatav |
Spindli kast | 1 komplekt | Spindli suure augu läbimõõduga sirge laastu eemaldamine |
Külma õlipaak | 6000 × 500 × 1500 mm pluss 2000 × 500 × 1000 mm, L-tüüp | |
Automaatne laastukonveier | 1 komplekt | |
Laastu eemaldamise veoauto | 1038 × 655 × 880 mm | |
Hüdroelektrijaam | 1 komplekt | |
Elektrikarp | 1 komplekt（välised） | |
Siemensi CNC juhtimissüsteem | 1 komplekt（sisseehitatud） | |
Aabitööriistad | ||
Puurvarda tugitoe pöörlev hülss | 3 komplekti | |
Õlisurvepea pöörlev hülss | 1 komplekt | |
Töödeldava detaili pealmine plaat pluss varrukas | 1 komplekt（Φ125） | |
Töödeldava detaili pealmine plaat pluss juhthülss | 1 komplekt（Φ125） | |
See koosneb peamiseltmasina alus, positsioneerimisiste, tooriku kronstein, tooriku hoidik, õlisurvepea, puurvarda tugi, puurkast, etteandesüsteem, jahutussüsteem, hüdrosüsteem, Siemens 808 CNC süsteemja muud
Masina konfiguratsiooniloend:
Ei | Üksus | Mudel | QTY | Tootja |
1 | Spindel | 1 komplekt | Hiina kuulus kaubamärk | |
2 |
Spindli laager | Kaherealine silindriline rull-laager Kahesuunaline tõukejõu nurkkontakt kuullaager | 1seatud | NSK |
3 | Õli survepea laager | Nurkkontaktlaager | 1seatud | NSK |
4 | Hüdraulilised komponendid | 1seatud | Hiina kuulus kaubamärk | |
5 | Peamootor | Vahelduvvoolu spindli mootor | 1seatud | MK |
6 | Peamine mootorijuht | 1seatud | MK | |
7 | CNC süsteem | Siemens 808 | 1seatud | Siemens |
8 | Sisseandmise servomootor | 7,75 kW vahelduvvoolu servomootor | 1seatud | Siemens |
9 | Asetage istme liikuv mootor | 3,7 kW vahelduvvoolu servomootor | 1seatud | Siemens |
10 | Kettplaat laastude konveier | 1seatud | Hiina kuulus kaubamärk | |
11 | Väljatõmbepump | 5,5 kW | 2komplektid | Hiina kuulus kaubamärk |
12 | Hammasrattapumpade rühmad | 7,5 kW | 3komplektid | Hiina kuulus kaubamärk |
13 | Magnetseparaator | 400L/min | 2komplektid | Hiina kuulus kaubamärk |
14 | Peen filter | 400L/min | 2komplektid | Hiina kuulus kaubamärk |
15 | Rack | M 6 | 1seatud | |
16 | Elektrikapp (koos konditsioneeriga) | 1seatud | Hiina kuulus kaubamärk | |
17 | Peamiselt madalpinge elektrilised komponendid | Schneider | ||
18 | Reduktor | 1 |
See võtab omaksSiemens 808 CNC süsteem. Spindli kiirust, etteandekiirust ja jahutusvedeliku rõhku kuvavad instrumendid, mida saab hõlpsasti reguleerida vastavalt töödeldava detaili töötlemise avale ja töötlemismaterjalidele. Elektrikarp asub õlipaagi tagumise külje keskel.
