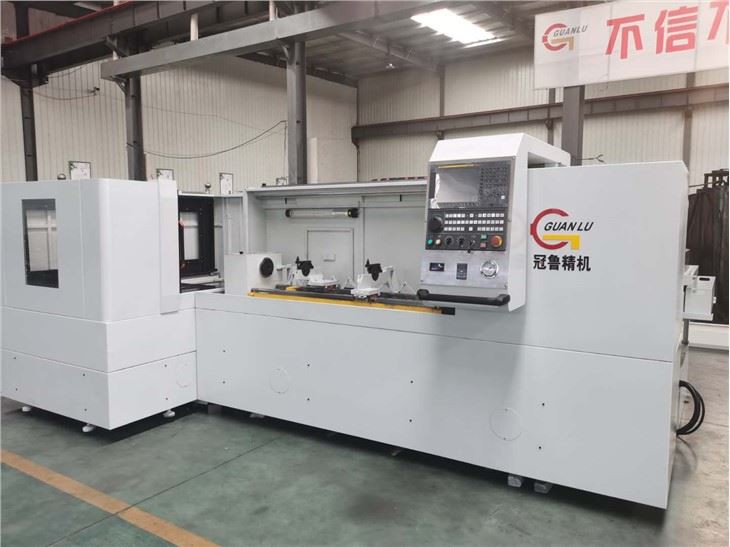

Zk2102-2 kahekordse telje CNC sügava auguga Gundrilling Machine
Deep Hole Gundrilling masin, CNC Deep Hole puurmasin, Gun Drill tootja / tarnija Hiinas, pakkudes Zk2102A-2 Double Axis CNC Deep Hole Gundrilling Machine, T2125g, T2125g / 1 Deep Hole puurimine ja igav masin /
Kirjeldus
Mudel nr .: ZK2102 * 2
Paigutus: horisontaalne
Võlli arv: 2
Automaatne aste: automaatne
Sertifitseerimine: ISO 9001, ISO14001 ISO18001
Puurimisaukude läbimõõt 3-40: sügava auguga puurimissügavus 1000-1500mm
Päritolu: Shandong Dezhou
Struktuur: sügava auguga puurimine
Kontrollimise režiim: CNC
Aukude läbimõõt: 3-40 mm
Täpsus: kõrge täpsus
Seisukord: Uus
Gundrilling: CNC Gundrilling
Transpordipakett: puidust pakkimine
HS kood: 8459210000
See masin on spetsiaalne CNC sügava avaga puurmasin suure efektiivsusega, suure täpsusega ja kõrge automatiseerimisega, välise eemaldamise meetodiga (gundrill-meetod), pärast jätkuvat puurimist saab asendada puurimist, puurimist ja tõmbamist jne. sama tööpinna täpsus ja pinna karedus. kontrollib CNC-süsteemi, mitte ainult masina ühe liikumise funktsioon, vaid ka automaatne tsükli funktsioon. mehaanilise töötlemise efektiivsuse suurendamiseks saab seda masinat ka ühendada kahe või nelja puurimispeaga, nii et see sobib nii väikese kui ka suure partii tootmiseks. See masin saab puurida läbi spetsiaalsete hoidikutega paaritatud augu, pimedat auk ja astmeava, samuti võib see puurida ekstsentrilisuse auku ja kaldu.
Masinale iseloomulik
Kõik masina voodid ja kastid omavad peenvalu, nii et neil on hea jäikus ja stabiilsus.
Lõikur ei pea töötlemisel töötlemata.
CNC-süsteemi poolt juhitav automaatika on kõrge.
Söötmissüsteemi juhivad vahelduvvooluga vahelduvvoolu servomootor ja kuulkruvipaarid.
Võtta liugjuhik, liimitud plastik liikuvatel osadel, madala kiirusega sõit on sile, ei ole roninud.
Pöörleva puurimisriba sõidukiiruse pöörlemiskiirus on astmeta.
Spindli laagrit ja juhtetee pinda määritakse vahelduvalt.
Kõrgsurve jahutusvedeliku süsteem võtab sagedusmuundurit kasutama käigukasti pumpade juhtimiseks ja võtab kasutusele õlitemperatuuri regulaatori.
Võtta vastu automaatne metallplaadi konveier.
Võtta vastu terve suletud kaitsekate koos mugavate vaateakendega ja kauni kontuuriga.
Multifunktsionaalse vaatlus- ja kontrollseadmetega.
Peamised spetsifikatsioonid ja omadused
| Tehniline kirje | ZK2102 × 2 | |||||||||||
| Spindli arv | 2 | |||||||||||
| Spindlite vaheline kaugus | 120 / 180mm | |||||||||||
| Dia puurimine. | 3-20 mm | |||||||||||
| Maks. külvisügavus | 440 / 950mm | |||||||||||
| Maks. pöörleva tugijala pöörlemiskiiruse pöörlemiskiirus | 7000r / min | |||||||||||
| Pöörleva puurimisriba peamises mootorivõimsuses | 4kW × 2 | |||||||||||
| Võlli pöörlemiskiirus (statsionaarne) | 600r / min | |||||||||||
| Peavaru peamasin | 3 kW | |||||||||||
| Puurpea etteande kiirus (astmeta) | 5-500mm / min | |||||||||||
| Sõidutõkke spindlikiirus pöörleva puuriba abil (astmeta) | 800-7000r / min | |||||||||||
| Puurpea etteande kiirus (astmeta) | 5-500mm / min | |||||||||||
| Puuripea kiire liikumiskiirus | 3m / min | |||||||||||
| Pöördepea mootori pöördemoment | 7,7Nm | |||||||||||
| Maks. jahutusvedeliku süsteemi rõhk | 10MPa | |||||||||||
| Maks. jahutusvedeliku süsteemi vool | 100L / min | |||||||||||
| Masina üldine võimsus (u.) | 24kW | |||||||||||
| üldmõõt (L × W × H) | 4,05 / 5,05 × 4,05 × 2,05 m | |||||||||||
| Masina üldmass (umbes) | 6t / 7t | |||||||||||
| Töötlusava täpsus | IT7-IT11 | |||||||||||
| karedus | Ra0.4-3.2μm | |||||||||||
| Aukude keskjoonest tingitud kitsenemine | Töödeldav detail: ≤1mm / 1000mm, töödeldav detail: ≤0,5 mm / 1000mm (pikkuse ja Dia suhe suhe <100:> | |||||||||||
| Aukude lineaarsus | ≤0,05mm / 100mm (pikkuse ja Dia suhe suhe <100:> | |||||||||||
Standardne sheme :
KND KND1000Ti-A või GSK 980T CNC-süsteem, peatoed, veebitüüpfilter, manuaalne impulssjuhtimispult, vibratsiooniklapp puurimisplatvormil, automaatne konveier, täis suletud kaitsekate, tsentraalne määrimisjaam, eriotstarbeline jahutusvedeliku süsteem, häiresüsteem, tööriistad , töövalgustus, nivelleerijad, õlitemperatuuri regulaator, hüdraulikasüsteem jne.
Valikulised seadmed:
FANUC 0i mate MD või SIEMENS 828D CNC süsteem, tarvikud ja kohandused, lõikamisõli, lõikurveski või lihvimisseade, trumlmetalli kiibikonveier, magnetkiibi konveier, elektrilise juhtkarbi konditsioneer, puurimisseade ja adapterid, puurimisõli, õlijooks , hüdraulilised tagakaaned, hoidjad.
