Kolm koordinaatpüstoli puurmasinat
Kolm sügavpuurpuurimiskorraldusseadet on puurimise, koputamise, freesimise, sirge puurimise ja koonuspuurimise funktsioonina. 360-kraadine pöörlev töölaud on vabatahtlik. Seda kasutatakse laialdaselt hallitusseente tööstuses ...
Kirjeldus

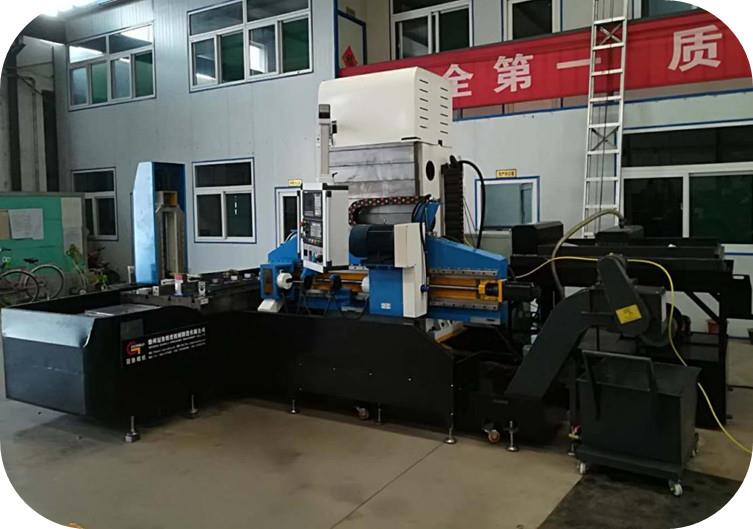

Kolm koordineeritud relva puurimismasinat
Seda masinat saab kasutada autotööstuses, mootorratastel, hallitustööstuses, sõjatööstuses, kosmosetööstuses, hüdraulilise ventiili korpuses, hammasratastel ja väikeste süvenditega
Masina spetsifikatsioonid:
Tehnilised objektid | Parameetrid |
Läbimõõdu läbimõõt | Φ3 ~ Φ35mm |
Max.Hole puurimissügavus | 1500mm |
Masina koguvõimsus | 72kw |
Ava pikkuse ja läbimõõdu suhe | 100: 1 |
CNC juhtimissüsteem: | GSK süsteem |

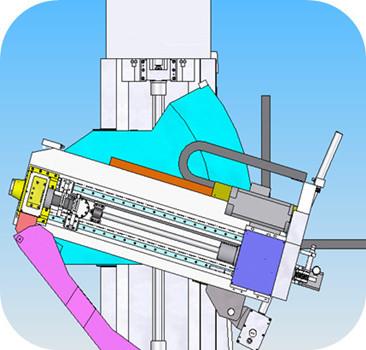

Juhendraam
Juhtraam liigub edasi ja tagasi piki tõmbejõu tõmbeventiili pneumaatilise süsteemi juhtimise all olevat liugplokki. See on mänginud rolli ülemise pingutamise, tööriista lahtilõikamise ja puuritsa juhtimise, puurvarda tugi ja kiibi eemaldamise jaoks.
Drill bar tugi: selle ülesanne on toetada puurtoru ja vähendada vibratsiooni.
Pneumaatiline süsteem: seda kasutatakse juhtraami liikumise juhtimiseks. Gaasiallika tagavad kasutajad, rõhkide ulatus on 0,5-0,6 MPa.
Automaatne määrimisüsteem: Automaatne ajastus ja kvantitatiivne määrimine on ette nähtud nii esi- kui ka tagaistmete laagrite, haakekuulide juhikute, puurkarbi spindli palli kruvide ja mutrite jaoks. Mahutis on madala õlitaseme automaatne häirefunktsioon.
Hüdraulikasüsteem: seda kasutatakse CNC pöörleva töölaua klammerdamise või vabastuse kontrollimiseks.
Masinaosade nimekiri:
| Ei. | Nimi | Tootja |
1 | Palli kruvipaar | Taiwan |
2 | Roller lineaarne juhtraud | Taiwan |
3 | CNC-süsteem ja servo sisendmootor | FANUC / SIEMENS / GSK |
4 | Puurkasti pöördliitmik | Ameerika Deublin |
5 | Automaatne õlitermostaat | Tianjin TASUTA või TONGFEI |
6 | Automaatne kiipide eemaldamise seade | Yantai Chongyang Masinad |
7 | Automaatne määrimissüsteem | Ningbo Sanlang |
8 | Spindel | Hiina mark |
9 | Peamiselt elektrilised komponendid | Schneider / SIEMENS |
10 | Tooriku mõõtepea | Harbin Pioneer |
11 | Puurkasti peamootor | Sichuan MK |
12 | Kõrgrõhu käigupump | Tianjin SHIMADZU |
13 | Kõrgsurvepumpade variaabli sagedusmootor | Hiina mark |
14 | Konverter | Jaapan Mitsubishi |
15 | CNC pöörlev töölaud | Yantai Universal |
16 | Peamiselt hüdraulilised komponendid | Taiwan |
17 | Servo reduktor | Taiwan FASTON |
Kuum tags: kolm koordineeritud relva puurimismasinat, Hiina, tarnijad, tootjad, tehas
