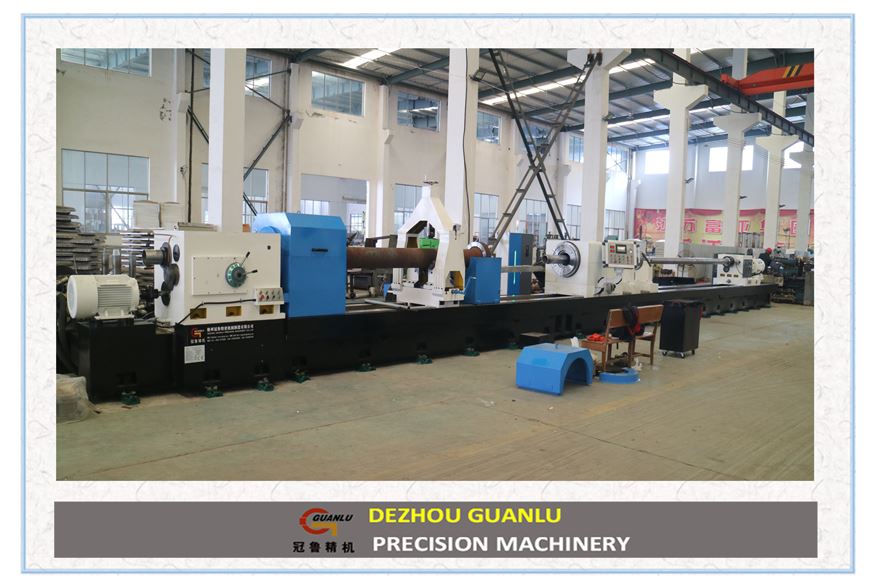

BTA sügava auguga puurimine puurimine ja kombineeritud masina austamine
See masin sobib silindrilise tooriku kontsentriliste või ekstsentriliste avade mehaaniliseks töötlemiseks, masin võib olla puurimisseadme puurimine, tõmbamine, kaevamine ja hööveldamine.
Kirjeldus
BTA sügava augu puurimine igav ja hööveldatud kombineeritud masin
See masin sobib silindrilise tooriku kontsentriliste või ekstsentriliste avade mehaaniliseks töötlemiseks, masin võib olla puurimisseadme puurimine, tõmbamine, kaevamine ja hööveldamine.
Masina spetsifikatsioonid:
Tehnilised elemendid | Parameetrid |
Puurimissageduse ulatus | 20-100 mm |
Hõõrde läbimõõt | 20-200 mm |
Hõõrde läbimõõt | 20-200 mm |
Töödeldava detaili pikkus | 3000mm |
Tööprotsessi pikkuse vahemik | 500-3000mm |
Masina juhtimissüsteem | Delta PLC |
Masina rakendus:
Seda kasutatakse peamiselt hüdrosilindris, nafta- ja gaasitööstuses. Süsinikterasest, legeerterasest, roostevabast terasest, kõrge temperatuuriga niklipõhistest sulamitest ja muudest materjalidest sügav auk töötlemine ja hööveldamine.
Masin peamiselt osad:
Masinavoodi 、 Peatoe 、 2 komplekti tööriista klamber 、 2 komplekti keskraam 、 õlirõhu pea 、 3 komplekti puurimisriba toetamine ill puurkast 、 lineaarne juhtrööpa 、 hammas- ja hammasratta cooling puurimine jahutussüsteem ing au jahutussüsteem 、 Delta PLC juhtimissüsteem 、 elektriline kabinet jne
Töödeldava detaili kinnitamine
Töödeldava detaili üks ots on kinnitatud manuaalse 3 lõualuu külge, mis on kinnitatud otsakule, ja õlisurvepea pingutab automaatselt tooriku teist otsa. (Topeltklambri kinnitamine on valikuline.)
CNC servo teljed:
Z1-telg: puurimiskasti pikisuunaline etteande liikumine, servomootor juhib hammas- ja hammasratta mehhanismi kiiruse vähendamise mehhanismi kaudu. Liikumiskiirus jaguneb suure kiirusega ja väikese kiirusega, suure pöörlemiskiirusega hööveldamist, väikest kiirust kasutatakse puurimiseks, kiireks ja väikese kiirusega käsitsi lülitamiseks.
Z2-telg: õlisurve pea servo pingutamise detail, servomootor juhib hammas- ja hammasratta mehhanismi kiiruse vähendamise mehhanismi kaudu.
Z3-telg: pea servo laiendamine, servomootor juhib kruvimehhanismi kiiruse vähendamise mehhanismi kaudu.
Masin peamiselt parameetrid:
Tehnilised andmed | Parameetrid | Märge | |||
Töövõime | Puurimise läbimõõt | Φ20 ～ Φ200mm | |||
Max.machining sügavus | 3000mm | ||||
Töökoha pikkuse vahemik | 500-3000mm | ||||
Masina jõudlus | Z1axis (Puurimiskastide etteandmine) | Igav | Kiirusevahemik | 5 ～ 1000 mm / min | |
Honing | Kiirusevahemik | 5 ～ 18m / min | |||
Servomootori pöördemoment / võimsus | 27Nm / 5,5KW | ||||
Z2 telg (õlirõhu liikumine | Kiire liikumiskiirus | 3m / min | |||
Servomootori pöördemoment / võimsus | 27Nm / 4.3 | ||||
Z3-telg (pea servo laiendamine) | Servomootori võimsus | 0,75KW | |||
Puuri kast | Pöördkiiruse vahemik | 40 ～ 500 r / min | Astmeline | ||
Mootori võimsus | 30KW | Servo-spindel | |||
Peaosa | Pöördkiiruse vahemik | 61 ～ 1000 r / min | |||
Mootori võimsus | 30KW | Tavaline mootor | |||
Chuck | Φ400mm | Käsitsi 3 lõualuu | |||
Masina põrandapind | 11,5 m × 3m | ||||
Masina kogumass | Roughly17T | ||||
Masina koguvõimsus | 100KW | ||||
Jahutussüsteem | Igav | Jahutuspumba mootori võimsus | 5.5KW ， 3 rühma | ||
Max.flow | 400L / min | ||||
Honing | Jahutuspumba mootori võimsus | 2.2KW ， 1 rühm | |||
Max.flow | 200L / min | ||||
